真实模拟气候条件

+

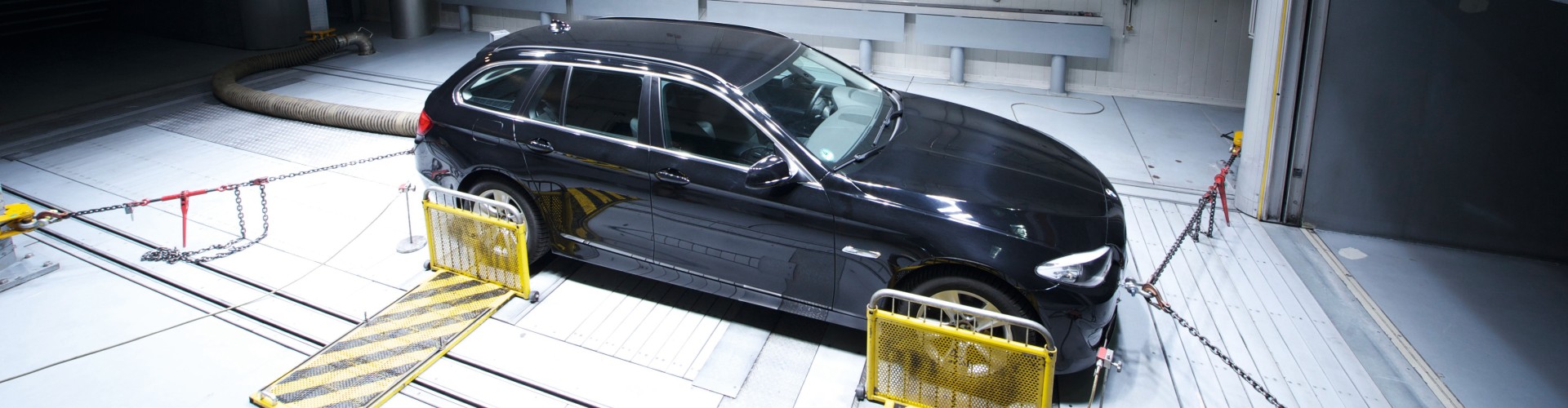

马勒-贝洱气候风洞

作为一家在汽车空气调节和发动机冷却系统方面处于国际领先水平的原始设备制造商,我们不仅投资进行自主产品研发,同时也为客户提供全面的开发服务。

我们通过位于德国斯图加特和美国密歇根州特洛伊的气候风洞以及位于斯图加特的冷却风洞提供逼真的测量和测试条件,无需进行复杂的路面测试。 这为进行顺利的技术转让、质量管理、成本削减和时间节约奠定了坚实的基础2014;一切均以客户的利益为出发点。

自1936年以来,我们一直利用风洞研发面向乘用车、商用车和非公路应用的热管理解决方案。 2000年,我们在斯图加特-费尔巴哈建立了一个全新的气候风洞,树立了行业的新标杆。 之后,我们又于2004年在密歇根州的特洛伊技术中心建立了更强大的特洛伊风洞。

马勒的每个气候风洞均可用于对各种应用进行无问题测试,并可重复进行大量测量。

行业

  • 汽车制造商/供应商
  • 商用车制造商/供应商
  • 农业机械
  • 户外作业机械和设备(链锯、自动售票机等)
  • 保险
  • TÜV(德国莱茵)/Dekra(德凯达)认证
  • 国防工业

  • 气候控制系统、加热器
  • 气象站
  • 风能/太阳能,发电
  • 体育器材及配件
  • 冷却/隔热
  • 化工(油漆、清漆等)


应用

  • 空气调节器的比较
  • 冷却和加热循环中零部件的测试和评估
  • 发动机冷却零部件的设计和测试
  • 气候控制系统的调校
  • 通道和喷嘴概念的测试
  • 汽车内部热舒适度的评估(如:利用MARCO热仿真模型)
  • 地方审批部门进行验收测试


测量

  • 冷却曲线满足任何技术要求
  • 加热测量满足任何技术要求
  • 冷却回路中的填充优化
  • 冷却回路中的稳定性和声学测试
  • 行驶工况中的油耗测量(如:MVEG和SC03,使用驾驶机器人)
  • 除霜和除雾测量,如:符合ECE或FMVSS标准(验收测量)
  • 气候控制测试
  • 室内声学评估


汽车准备

3个设备箱,乘用车1个设备箱,卡车
升降平台x
车辆坑道x
工具车xx
废气提取xx
空气调节服务装置xx
通行ID卡xx

另外还配有用于测量空气流量的移动装置,汽车可在静止或移动状态下填充燃料。

车载设备

  • 配有静止测量技术(NEFF)
  • 配有移动测量技术(CSM模块)
  • 配有温度、压力、体积流量、湿度和发动机转速测量点的汽车
  • 使用氮气进行交流电路漏电测试
  • 风量测量

马勒气候风洞以其通用性和可广泛调节的系统参数(如腔室尺寸、风速、温度、湿度、日光浴强度、辊闸性能和声学)脱颖而出。

特点

  • 面向乘用车、面包车、送货车和商用车的开放测量部分
  • 所有驱动器类型(两个滚筒用于前轮、后轮和全轮驱动)
  • 配备可调轴的底盘测功机
  • 不同车辆类型的可调喷嘴
  • 具有太阳高度角仿真和全阳光光谱的日光浴室
  • 用于乘用车和面包车的预冷室
  • 用于车厢内声学测量的风洞设计


驱动程序

  • 测试驱动器的仿真
  • 使用驱动机器人进行客车、面包车、送货车测量,具有精确的重现性
  • ECE(油耗、热管理)
  • NEDC和Artemis


环境条件



再现的日常驾驶(太阳高度角、大气)

规格CWT斯图加特TWT Troy
最大 车辆尺寸10.0 x 2.65 x 5.0 m (L x W x H)11,0 x 3,0 x 4.3 m (L x W x H)
最大 风速卡车:130 km/h,喷嘴表面积6 sqm
面包车/送货车:110 km/h,喷嘴表面积8 sqm
卡车:90 km/h,喷嘴表面积10 sqm

卡车:200 km/h,喷嘴表面积6 sqm
面包车/送货车:160 km/h,喷嘴表面积8 sqm
卡车:120 km/h,喷嘴表面积10 sqm

温度范围–30至+50°C
(冷却时间<180分钟,从+50冷却到–30°C)
–30至+50°C
(冷却时间<180分钟,从+50冷却到–30°C)
湿度范围相对湿度5至95% 湿度相对湿度5至95% 湿度
日光浴室密度680至1,200 W/sqm密度350至1,200 W/sqm
最大 制动功率,底盘测功机150 kW/轴,速度30 km/h300 kW/轴,速度35 km/h
最大 驱动功率>100 kW>250 kW,速度35 km/h
最大 速度偏差0.5%0.5%
背景噪声50 km/h时<70 dB(A)50 km/h时<65 dB(A)


Preconditioning chamber

规格
CWT斯图加特
TWT Troy
最大 车辆尺寸4.9 x 3.3 x 2.2 m (L x W x H)8.0 x 4.5 x 3.5 m (L x W x H)
温度范围–40至+50°C–40至+50°C
湿度不可控不可控

我们是CAWA (气候汽车风洞协会)的成员,该组织是欧洲风洞运营商的联盟。
